Equipment Network

協力会社・提携先を含む対応設備

自社設備に加え、親会社および協力会社・提携先との連携により、 切削・研削・ロー付けまで幅広い加工案件に対応しています。 案件内容に応じて最適な設備を選定し、品質管理は当社窓口で一元対応します。

※ 掲載設備は連携対応設備を含みます。仕様は参考情報です。詳細は案件内容に応じてご案内します。

マシニングセンター

大型ワークから高剛性加工まで対応可能な設備群です。

大阪機工 MCV-820
大型マシニング

大阪機工　MCV-820

移動量
1,600 / 820 / 720 mm
テーブル
2,000 × 820 mm
最大積載
2,500 kg
主軸
BT50・25 ～ 3,500 rpm
ATC
30本
付加4軸
円テーブル最大径 Φ800

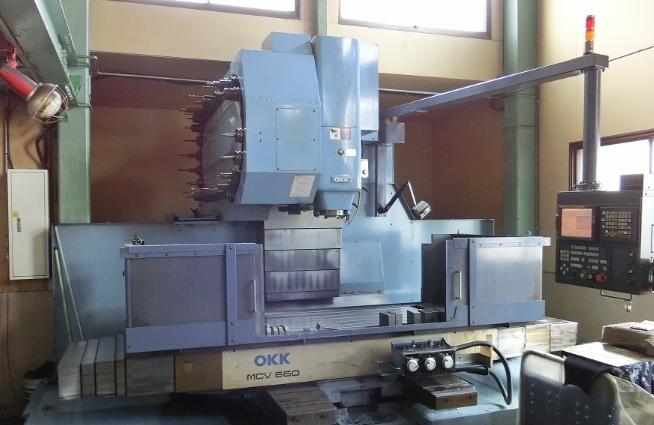

大阪機工 MCV-660
立形MC

大阪機工　MCV-660

移動量
1,520 / 660 / 650 mm
テーブル
1,700 × 650 mm
最大積載
2,000 kg
主軸
BT50・25 ～ 4,500 rpm
ATC
30本
付加4軸
円テーブル最大径 Φ720
大阪機工 MCV-630
立形MC

大阪機工　MCV-630

移動量
1,270（または1,520）/ 660 / 650 mm
テーブル
1,700 × 650 mm
最大積載
2,000 kg
主軸端面
200 ～ 850 mm
主軸
BT50・25 ～ 4,500 rpm
ATC
24本

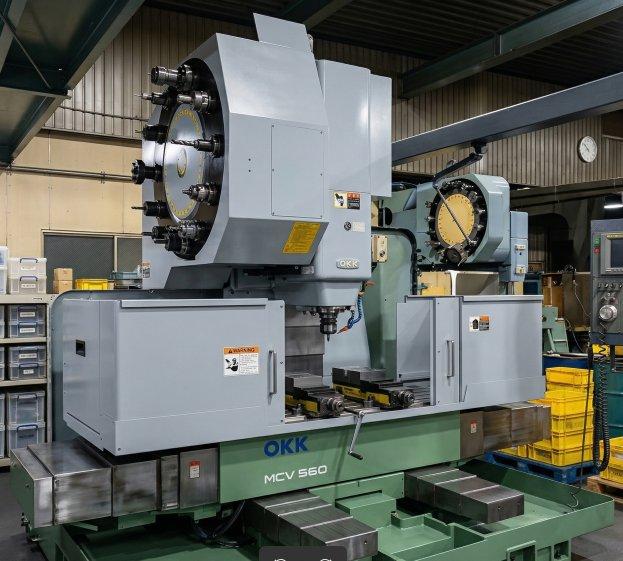

大阪機工 MCV-560
立形MC

大阪機工　MCV-560

移動量
1,050 / 560 / 560 mm
テーブル
1,300 × 570 mm
最大積載
1,500 kg
主軸
BT50・25 ～ 4,500 rpm
最大トルク
約709 N・m
ATC
24本

ロータリー平面研削盤

円盤形ワークや耐摩耗部品の高精度研削に対応します。

三正 GK-800
ロータリー研削

三正　GK-800 3台

チャック径
φ800 mm
最大振り
φ1,000 mm
最大加工高さ
300 ～ 450 mm
左右ストローク
約550 mm
砥石
φ610 × 75 × φ203.2 mm
回転数
940 / 1,130 rpm

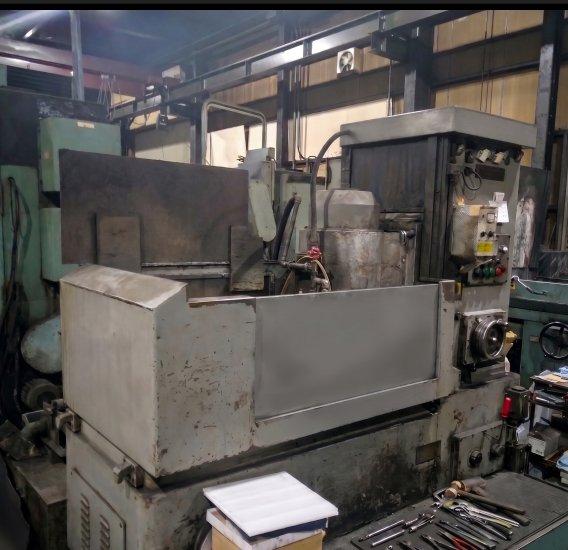

市川 ICB-240
小型ロータリー

市川　ICB-240

テーブル径
φ240 mm
最大加工径
約φ250 mm
砥石寸法
φ205 × 19〜25 × φ50.8 mm
テーブル回転
無段変速（20〜100 rpm程度）
砥石回転
約3,000 rpm
切込み
1μm単位の微動対応

高周波誘導加熱装置（高周波ロー付け装置）

ロー付けや局部加熱工程に対応する装置です。

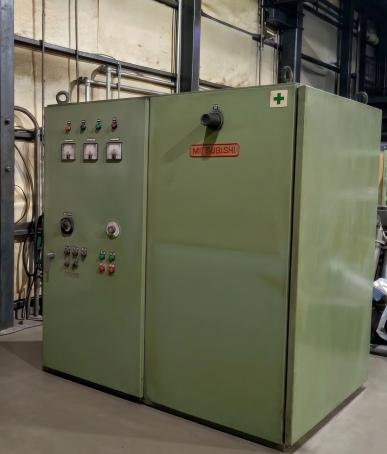

富士電子工業 FHS-50
高周波加熱

富士電子工業　FHS-50

高周波ロー付け工程に対応する誘導加熱装置です。刃物・耐摩耗部品などのロー付け案件に活用可能です。

電気興業 HEATS
高周波加熱

電気興業　HEATS

高周波加熱・高周波ロー付け用途に対応する設備です。ワークや工程条件に応じた加熱処理に対応します。

円筒研削盤

大型ロールやシャフトなどの高精度研削加工に対応します。

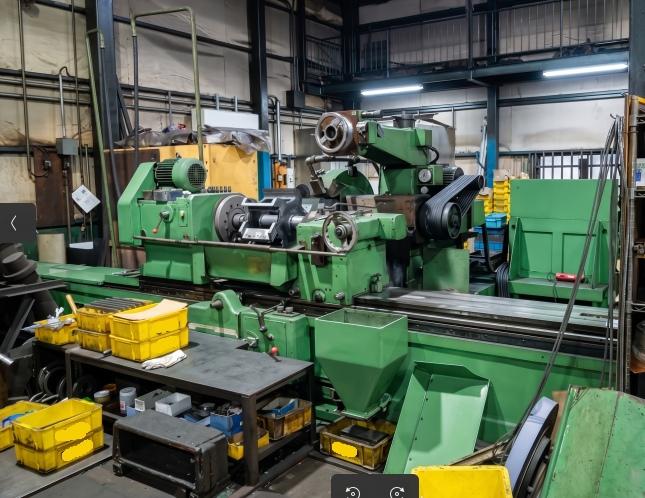

角田製作所 RCB-25S
円筒研削

角田製作所　RCB-25S

最大加工径
約φ800
センター間
約2550 mm
最大重量
3800 kg
用途
鉄筋用ロール、圧延用ロール、大型シャフト等
大隈鉄工 GCP-400
円筒研削

大隈鉄工　GCP-400

最大加工径
約φ400
センター間
約2025 mm
最大重量
1500 kg
用途
鉄筋用ロール、圧延用ロール、大型シャフト等

平面研削盤

平面部品や比較的小型ワークの精密研削に対応します。

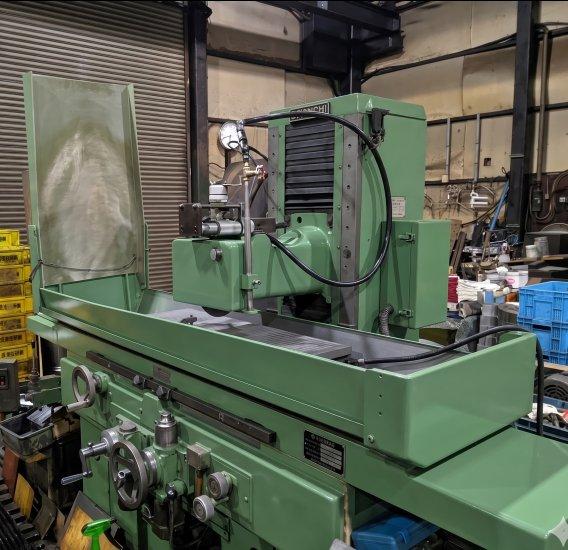

日立精機 GHL-B409
平面研削

日立精機　GHL-B409

テーブル
900 × 400 mm
マグネット
900 × 400 mm
左右移動
約1,050 mm
前後移動
約440 mm
砥石寸法
305 × 32 × 76.2 mm

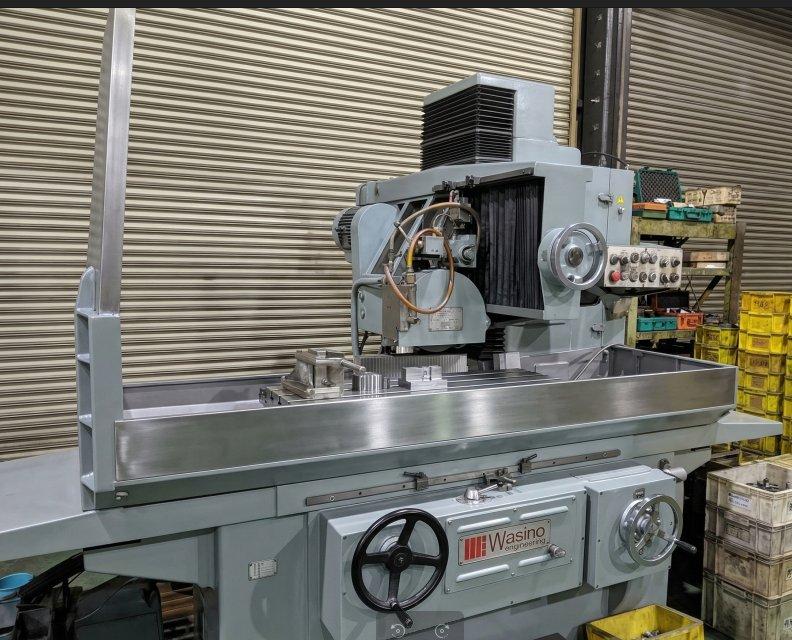

ワシノ SG-105A
小型研削

ワシノ　SG-105A

センター間
250 mm
テーブル上振り
φ200 mm
最大研削径
φ100 mm
砥石旋回
左右各90°
砥石回転
2,600 / 3,300 rpm

NCフライス

多用途加工や段取り替えを含む案件に柔軟に対応します。

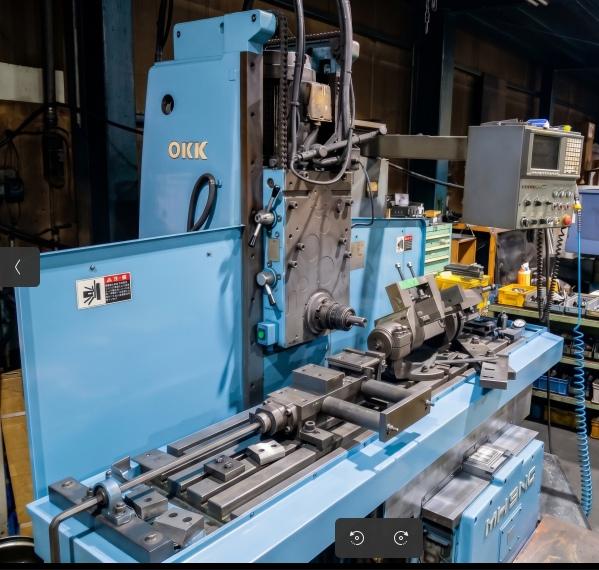

大阪機工 MH-3NC
NCフライス

大阪機工　MH-3NC

移動量
920 / 380 / 450 mm
テーブル
1,650 × 380 mm
主軸
No.50・45 ～ 1,600 rpm
モーター
7.5 kW
大隈豊和 FM-30V
NCフライス

大隈豊和　FM-30V

テーブル
1,350 × 310 mm
移動量
710 / 310 / 410 mm
主軸端
NT No.50
主軸回転
60 ～ 1,800 rpm
最大積載
300 kg
